摘 要：在使用快走絲線切割機對凸模進行多次切割時的分析研究中發現，采用多次切割工藝能提高凸模的加工精度和表面質量，但有一定的前提條件，需對快走絲線切割機進行適當改造，針對具體工件加工，提出了多次切割時的理想工藝參數。
關鍵詞：快走絲線切割機；多次切割技術；工藝參數
中圖分類號：TG671 文獻標志碼：B
The application of multiple cutting technology in the fast wire cutting machine
Xie Dong he (Hunan automotive engineering Career Academy)
Abstract：In the use of the fast wire cutting machine for multiple cutting of the convex mold, the analysis of the use of multiple cutting process can improve the machining accuracy and surface quality, but there is a certain premise, the need to carry out the appropriate transformation of the fast wire cutting machine, for specific parts processing, put forward many times of the ideal process parameters。
Key word：Fast wire cutting machine; multiple cutting technology; process parameters
一、前言
隨著模具工業的快速發展，人們對快走絲線切割機的加工要求也越來越高，要求線切割機在能夠快速切割的同時，切割件要有較高的表面質量和尺寸精度，慢走絲線切割加工時為保證產品質量，也采用了多次切割技術，第一次采用較大的脈沖電流對工件進行粗切割，第二次用較小的脈沖電流對工件進行精加工，第三次則使用精規準對工件進行拋光加工。但慢走絲線切割機價格貴，且運行成本也高，而快走絲線切割機的價格相對便宜，運行費用也低，因此，快走絲線切割機在模具及精密制造業中得到了廣泛的應用。本文以快走絲線切割機加工凸模為例闡述多次切割技術在快走絲線切割機上是如何來保證其加工精度和質量的。
二、多次切割技術實施的基本條件
由于DK7732型快走絲線切割機是普通機床，在使用多次切割技術時，必須對其進行適當改造才能使加工后的凸模質量達到要求，其改造過程如下：
1）普通機床使用的絲杠精度較低，在換向進給時存在一定的誤差，使產品加工后的精度難以滿足要求，因此，必須換成帶預緊力的滾珠絲杠副。此種滾珠絲杠副所需的傳動力矩小，傳運平穩且無爬行現象。由于帶有一定的預緊力，消除了絲杠副運動時的反向間隙，保證了控制系統和工作臺的同步性。
2）采用陶瓷“眼模”導絲嘴。DK7732型快走絲線切割機采用普通導絲嘴，其內孔直徑為13mm（如圖2所示），而鉬絲直徑僅有0.18mm，鉬絲活動范圍大，運行時的抖動也大，如果改用孔徑為0.195mm的“眼模”導絲嘴（如圖2所示），可將運行中鉬絲的抖動即形位變化控制在極小范圍內，還可消除多次切割中的定位誤差，提高定位精度。這種導絲嘴在安裝時要注意保證上下兩個導絲嘴的同軸度，并用校絲器進行嚴格校正。
圖1 普通噴水嘴 圖2 陶瓷導絲嘴

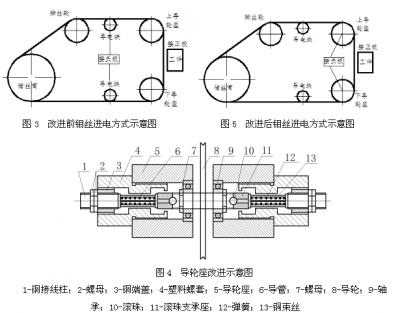

3）進電方式的改進。DK7732型快走絲線切割機采用鉬絲在導電塊表面無束滑行的方式進電（如圖3所示），當鉬絲在高速運行中發生抖動時會使鉬絲與導電塊之間接觸不穩定，造成進電不穩；鉬絲與導電塊處產生二次火花放電，降低施加在鉬絲與工件間的脈沖能量，從而減緩切割速度；火花放電會在導電塊表面切割出細槽，此細槽會卡信鉬絲，增加鉬絲的運行阻力，造成鉬絲被拉斷及工件報廢。如果將負極前移至與導輪座相連，改導電塊進電為導輪座進電，導電塊只起支承作用，改進后的導輪座如圖4所示。圖中滾珠10通過彈簧的作用與導輪軸緊接觸，這樣脈沖電流從接線柱1、銅束絲13、滾珠10將電流傳遞給導輪，鉬絲在導輪上進電，改進后，不但縮短了進電路線，也增大了鉬絲的接觸長度，使進電可靠，改進后的進電方式如圖5所示。
三、工藝參數的選擇及計算
在改造過的DK7732型快走絲線切割機上，使用多次切割技術切割如圖6所示的凸模工件。切割分三次完成，走絲路線如圖7所示。第一次粗切割沿著1→2→3→4→5→6→7路徑，第二次粗切割沿著7→6→5→4→3→2→1路徑進行，第三次精微切割沿著1→2→3→4→5→6→7路徑。
由于凸模切割屬于內切割，為了能實現多次切割，必須保留一小段最后切割（見圖中的2→6），已切割部分可用強磁鐵吸住，防止凸模工件往下墜落，然后再按同樣的切割工藝對2→6段進行切割來保證凸模精度。
1.第一次切割時工藝參數的選擇與計算
第一次切割時的主要目的是快速穩定切割，盡快地去除工件上的余量，并使工件基本符合圖紙要求，其脈沖參數、鉬絲補償間隙及走絲速度的選用原則及計算方法如下：
四、結束語
通過對凸模工件采用多次切割技術進行切割時發現，在對快走絲線切割機進行適當改造的前提下，對工件實施多次切割技術來提高其表面質量和切割精度是可行的，但要把這種技術推廣到實際應用中，除了對機床進行改造外，還要考慮如鉬絲的切割中的損耗、工作液的濃度及黏度、補償間隙等對切割質量和精度的影響，以及在切割中不斷地對有關參數進行試驗和修正。
參考文獻：
[1]李明輝.數控電火花線切割加工工藝及應用[M].北京：國防工業出版社，2010.
[2]張艷.高速走絲電火花線切割精度及表面質量的研究[D].南京：南京航空航天大學，2010.
[3]王斌修.基于DK7740P電火花線切割機床多次切割研究[J].機械設計與制造，2010（01）.
[4]高秀蘭.淺析線切割中的存在的問題及對策[J].模具工業,2002,10(3):56－56.
[5]張曉燕.高速走絲電火花線切割加工中斷絲現象的改善與預防[J].模具工業，2005,31(5):53－53.
作者簡介：謝冬和（1964年-），男，湖南郴州人，講師，主要從事機械制造方面的教學工作，地址：湖南株洲市紅旗北路476號湖南汽車工程職業學院，（電話）13100230272，
